Espectro de Banda Base OFDM Multiportadora

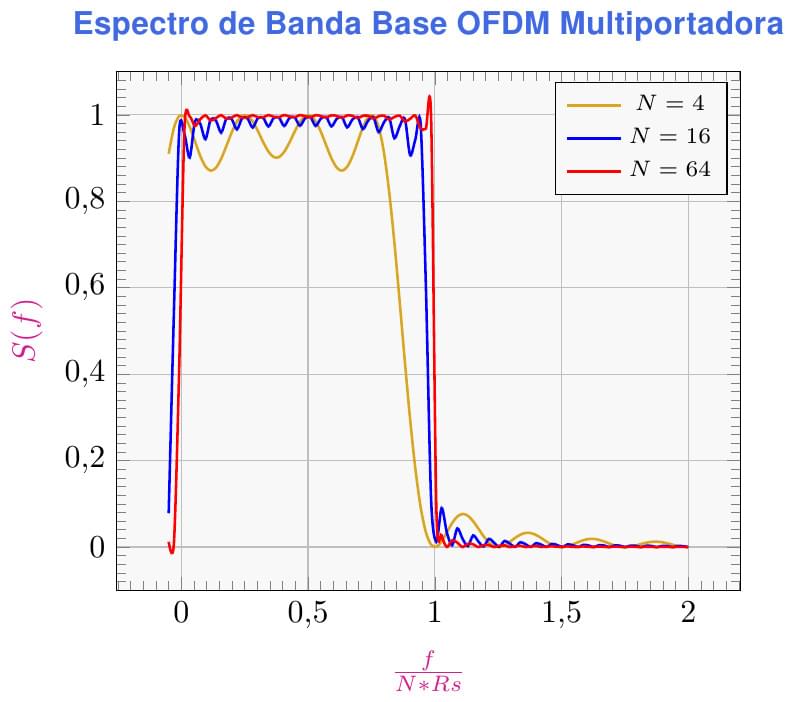

La siguiente codificación LaTeX corresponde al gráfico de los espectros de OFDM (Multiplexado por División en Frecuencia Ortogonal) en banda base de sistemas que tienen 4, 16 y 64 subportadoras, respectivamente, dentro de un mismo ancho de banda, basándose siempre en que las distribuciones espectrales de potencia o espectros de las portadoras individuales que llevan algún tipo de modulación digital (ASK, PSK o QAM de M-niveles) es la función sinc(x) que se define en el listado, elevada al cuadrado, lo que origina la función ofdm(x).

La "Sección colores de etiquetas" define los colores de las etiquetas del título del gráfico, los títulos de los ejes y el color de fondo del gráfico. En la "Sección de sumas de portadoras" se usa la orden \pgfplotsinvokeforeach{} en tres ocasiones para calcular la suma de todas las funciones que forma el espectro superpuesto para 4, 16 y 64 subportadoras cuyas curvas se representan en colores Goldenrod, Blue (azul) y Red (rojo). Para evitar las distorsiones de los gráficos, los límites se han cambiado desde -0.05 hasta 2. El eje horizontal representa la fracción normalizada f/(N*Rs), donde Rs es la velocidad de símbolos OFDM transmitidos y N la cantidad de portadoras, versus S(f) que representa la potencia normalizada. Esta figura se basa en la figura de la página 643, del texto "Digital Modulation Techniques, Second Edition", de Fuqin Xiong, editado por Artech House, Inc.
